Трикотажная прокладка из проволочной сетки





Мы предлагаем прокладку из вязаной проволочной сетки, которая является своего рода прокладкой ЭМС, используемой для экранирования электромагнитных и радиочастотных помех. Он производится с использованием сырья самого высокого качества и передовых технологий. Прокладка из проволочной сетки имеет множество различных форм для различных применений. Он может быть круглым, прямоугольным, двойным круглым, круглым с хвостиком и т. д.





Номер детали	Диаметрφ	Номер детали	Диаметрφ
S-C-2424-B-0	φ2,4 мм+0,5/-0,0 мм	S-C-7979-B-0	φ7,9 мм+0,8/-0,0 мм
S-C-3232-B-0	φ 3,2 мм+0,5/-0,0 мм	S-C-9595-B-0	φ9,5 мм+0,8/-0,0 мм
S-C-4040-B-0	φ4.0мм+0.5/-0.0мм	S-C-1313-B-0	φ12,7 мм+0,8/-0,0 мм
S-C-4848-B-0	φ4,8 мм+0,8/-0,0 мм	S-C-1515-B-0	φ15,9 мм+1.0/-0.0 мм
S-C-6464-B-0	φ6,4 мм+0,8/-0,0 мм	S-C-2525-B-0	φ25,4 мм+1.0/-0.0 мм

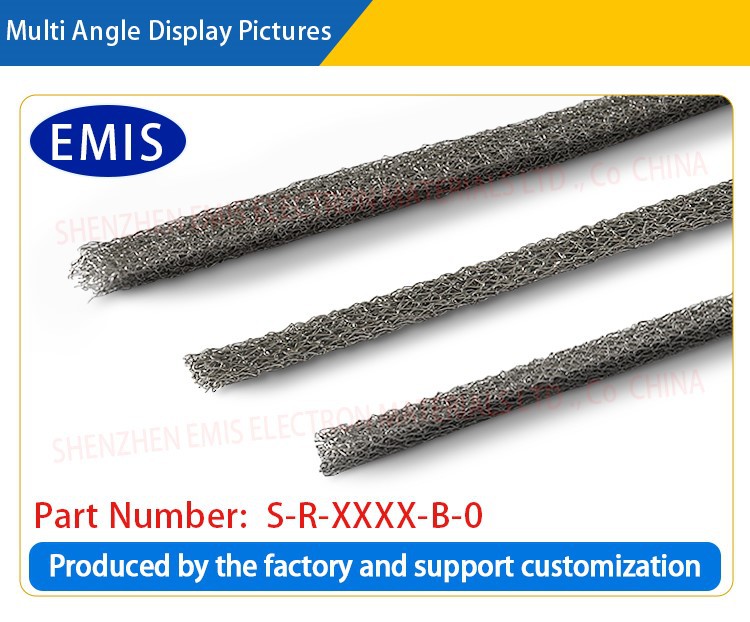

Номер детали	Ширина	высокий	Номер детали	Ширина	высокий
S-R-1616-B-0	1.6+0.3/-0 мм	1.6+0.3/-0 мм	S-R-7932-B-0	7.9+0.8/-0.0 мм	3.2+0.5/-0 мм
S-R-3216-B-0	3.2+0.3/-0 мм	1.6+0.3/-0 мм	S-R-9532-B-0	9.5+0.8/-0.0 мм	3.2+0.5/-0 мм
S-R-4816-B-0	4.8+0.4/-0 мм	1.6+0.3/-0 мм	S-R-1332-B-0	12.7+0.8/-0.0 мм	3.2+0.5/-0 мм
S-R-7916-B-0	7.9+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-1932-B-0	19.1+1.0/-0.0 мм	3.2+0.5/-0 мм
S-R-9516-B-0	9.5+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-2532-B-0	25.4+1.0/-0.0мм	3.2+0.5/-0 мм
S-R-1316-B-0	12.7+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-4848-B-0	4.8+0.8/-0.0 мм	4.8+0.8/-0.0 мм
S-R-2424-B-0	2.4+0.5/-0.0 мм	2.4+0.5/-0.0 мм	S-R-6448-B-0	6.4+0.8/-0.0 мм	4.8+0.8/-0.0 мм
S-R-3224-B-0	3.2+0.5/-0.0 мм	2.4+0.5/-0.0 мм	S-R-2532-B-0	7.9+0.8/-0.0 мм	4.8+0.8/-0.0 мм
S-R-4824-B-0	4.8+0.8/-0.0 мм	2.4+0.5/-0.0 мм	S-R-6464-B-0	6.4+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-6424-B-0	4.8+0.8/-0.0 мм	2.4+0.5/-0.0 мм	S-R-7964-B-0	7.9+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-9524-B-0	9.5+0.8/-0.0 мм	2.4+0.5/-0.0 мм	S-R-9564-B-0	9.5+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-9516-B-0	9.5+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-1364-B-0	12.7+0.8/-0.0 мм	6.4+0.8/-0.0 мм
S-R-9516-B-0	9.5+0.8/-0.0 мм	1.6+0.3/-0 мм	S-R-9595-B-0	9.5+0.8/-0.0 мм	9.5+0.8/-0.0 мм



Номер детали	Ширина	высокий	Номер детали	W	H
СБ-4113-МД-0	12.7+1.6/-0.0 мм	4.1+0.5/-0.0 мм	СБ-1988-МД-0	19.1+1.6/-0.0 мм	8.8+0.8/-0.0 мм
СБ-1941-МД-0	19.1+1.6/-0.0 мм	4.1+0.5/-0.0 мм	СБ-2588-МД-0	25.4+1.6/-0.0 мм	8.8+0.8/-0.0 мм
СБ-1657-МД-0	{{0}}.6/-0.0 мм	5.7+0.8/-0.0 мм	СБ-1910-МД-0	19.1+1.6/-0.0 мм	10.4+1.2/-0.0мм
СБ-1957-МД-0	{{0}}.6/-0.0 мм	5.7+0.8/-0.0 мм	СБ-2810-МД-0	28.5+2.0/-0.0мм	10.4+1.2/-0.0мм
СБ-1972-МД-0	19.1+1.6/-0.0 мм	7.2+0.8/-0.0 мм	СБ-2513-МД-0	25.4+1.6/-0.0 мм	13.6+1.6/-0.0 мм
СБ-2572-МД-0	{{0}}.6/-0.0 мм	7.2+0.8/-0.0 мм	СБ-3113-МД-0	31.2+2.0/-0.0 мм	13.6+1.6/-0.0 мм



Примечание:

1. Материал плетеной проволоки: бериллиевая медь, монельовая проволока, луженая медная проволока, луженая стальная проволока с медным покрытием, луженая железная проволока с медным покрытием, проволока из нержавеющей стали и т. д.;

2. Поверхность плетеной проволоки может быть естественного цвета; консервированные; никелированный; посеребренный; позолоченные и т. д.;

3. Для специальных материалов и нестандартных форм конструкции поддерживается индивидуальная настройка. Пожалуйста, свяжитесь с нашим менеджером по продажам.

Краткий номер плетеной проволоки: TS-AABB-MD-P

Примечания:

T представляет тип:

T представляет собой B: металлическая плетеная проволока из бериллия и меди; T представляет собой S: сплошная металлическая проволочная сетка; Т представляет собой С: металлическая проволочная сетка с сердечником; T is S: герметичная металлическая проволочная сетка;

T представляет собой ремень из металлической проволочной сетки;

S представляет форму:

S представляет собой C: круглый; S — R: квадрат; S — форма D:D; S — форма P:P; S — форма B:B;

AABB: размер структуры продукта.

М представляет собой материал: М представляет собой В: бериллий-медь; М представляет собой S: проволока из нержавеющей стали; М представляет собой М: монель-проволока; М представляет собой D: луженая медно-фосфорная проволока; М означает F: луженая стальная проволока, плакированная медью;

D представляет собой материал внутреннего ядра: D представляет собой 0:нет; D представляет собой N:хлоропреновый каучук; D представляет собой S: силиконовый каучук; D представляет собой P: полиуретановую губку;

P представляет внешний вид:0:естественный цвет; P представляет собой S: бериллий, медь, луженую; P представляет собой N: бериллиевая медь, покрытая никелем; P — Z: бериллиевая медь, покрытая цинком.





Представлять

Прокладка из вязаной проволочной сетки представляет собой композитную прокладку, изготовленную из вязаной проволочной сетки и эластичного материала. По сравнению с тканой прокладкой из проволочной сетки, металлическая проволока из вязаной прокладки из проволочной сетки соткана по специальной технологии вязания, которая имеет различные структурные характеристики и эксплуатационные преимущества. Он широко используется в отраслях, где требуется высокая герметизация, сильный эффект электромагнитного экранирования или проводящая функция, обеспечивая отличную герметизацию, амортизацию и защиту от помех.

Функции:

Электромагнитное экранирование: эффективно противостоит внешним электромагнитным помехам (EMI) и радиочастотным помехам (RFI), защищая нормальную работу чувствительного оборудования.

Герметизирующие свойства: эластомерные материалы обеспечивают надежный уплотняющий эффект и предотвращают утечку жидкости, газа или частиц.

Проводимость: металлическая проволочная сетка обеспечивает хорошую проводимость и защищает электронное оборудование от статического повреждения.

Антивибрация и амортизация: эффективно уменьшают повреждение оборудования от вибрации и продлевают срок службы оборудования.

Высокая температура и устойчивость к коррозии: благодаря использованию жаропрочной нержавеющей стали и других материалов он может работать стабильно и долго в экстремальных условиях.

Производственный процесс

1. Выбор и обработка металлической проволоки.

Сначала выберите подходящий материал металлической проволоки. Обычные материалы включают нержавеющую сталь, медь, бериллий, никель и другие металлы, которые обладают отличной проводимостью, устойчивостью к высоким температурам и коррозии. Диаметр, прочность, проводимость и другие свойства металлической проволоки необходимо определять в соответствии с функциональными требованиями окончательной прокладки.

Обработка поверхности: Чтобы улучшить коррозионную стойкость и долговечность металлической проволоки, металлическую проволоку обычно обрабатывают (например, никелируют, хромируют, пассивируют и т. д.), чтобы обеспечить ее стабильность при длительном использовании.

2. Вязание и плетение из металлической проволоки.

Металлическая проволока вплетается в сетку в процессе вязания. Вязание более плотное и структурно стабильное, чем традиционные процессы ткачества, что может повысить общую прочность и долговечность металлической проволочной сетки. Методы плетения трикотажной металлической сетки обычно включают полотняное переплетение, саржевое переплетение и т. д., а соответствующий метод плетения выбирается в соответствии с конкретными требованиями применения продукта.

Процесс ткачества: на вязальной машине металлическая проволока вплетается в сетку через иглы и рамки пряжи вязальной машины, образуя сетчатую структуру различных характеристик. Трикотажная металлическая проволочная сетка обычно имеет хорошую прочность на разрыв и сопротивление разрыву и подходит для сред с высоким давлением или высокой температурой.

Высокотемпературное прессование: проволочная сетка объединяется с эластомерным материалом посредством высокотемпературного нагрева и давления, чтобы обеспечить их прочное соединение и образование композитной структуры.

Процесс склеивания: вы также можете использовать прочный клей или специальные клеи для соединения проволочной сетки с эластомерным материалом, чтобы обеспечить ее долговременную стабильность и герметизирующий эффект.

3. Вулканизация или вулканизация.

Для резиновых эластомерных материалов обычно требуется обработка вулканизацией. Процесс вулканизации сшивает молекулярные цепи резины посредством нагрева и химических реакций, повышая эластичность, устойчивость к высоким температурам и износу.

Отверждение: обработка вулканизацией или другие процессы отверждения делают эластомер хорошим уплотнителем, сопротивлением давлению и термостойкости, а также улучшают комплексные характеристики прокладки.

4. Резка и формовка

Вырежьте совмещенную вязаную прокладку из проволочной сетки необходимого размера и формы. Этот шаг обычно требует использования прецизионных режущих инструментов, чтобы гарантировать точный размер продукта, гладкие края и соответствие требованиям установки различного оборудования.

Точная резка: используйте лазерную резку или резку пресс-форм, чтобы обеспечить качество резки каждой прокладки и избежать повреждения проволочной сетки или эластомера в процессе резки.



Области применения

Электронное оборудование: используется для электромагнитного экранирования и защиты от электростатических разрядов, чтобы обеспечить защиту оборудования от внешних помех.

Автомобильная промышленность: используется в бортовом электронном оборудовании для предотвращения электромагнитных помех и обеспечения защиты от герметизации.

Аэрокосмическая промышленность: Обеспечьте электромагнитное экранирование и защиту от герметизации высокоточного аэрокосмического оборудования, чтобы обеспечить его надежность в суровых условиях.

Промышленное оборудование: используется для герметизации и защиты различных машин и оборудования для предотвращения утечек жидкости и повышения антивибрационных характеристик.

Энергетическая промышленность: Обеспечьте эффективное электромагнитное экранирование и защиту заземления энергетического оборудования для обеспечения стабильной работы оборудования.

Наши преимущества:

Мы являемся инновационным предприятием, специализирующимся на исследованиях, разработках, производстве и продаже прокладок из вязаной проволочной сетки, стремящимся предоставлять клиентам по всему миру высококачественные герметизирующие, экранирующие, проводящие и противоударные решения. Компания имеет передовые производственные процессы и технические накопления и способна предоставлять индивидуальные продукты и услуги клиентам в различных областях.

На нашем заводе мы понимаем, что разные приложения могут иметь уникальные требования. Вот почему наши прокладки из трикотажной проволочной сетки полностью адаптируются и модифицируются. Мы предлагаем ряд вариантов, включая различные размеры, формы, толщину и способы установки, что позволяет нашим клиентам найти идеальное решение, отвечающее их конкретным потребностям в защите от электромагнитных помех. Наша команда экспертов тесно сотрудничает с клиентами, чтобы понять их потребности и предоставить индивидуальные прокладки, которые идеально подходят для их применения.

Связаться с нами:

Если вам нужны прокладки из трикотажной проволочной сетки по индивидуальному заказу или у вас есть вопросы в процессе выбора продукта, мы искренне предоставим вам профессиональную техническую поддержку и послепродажное обслуживание. Не стесняйтесь обращаться к нам для получения более подробной информации о наших продуктах и ​​услугах.



Квалификация продукта



Процесс производства прокладок из трикотажной металлической сетки

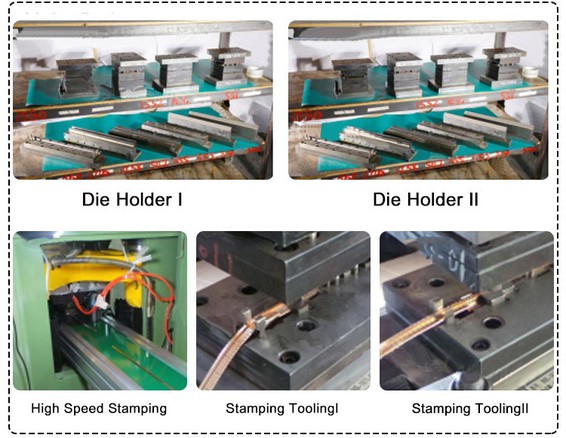

Проектные и производственные возможности оснастки

Основное оборудование:

Прецизионная шлифовальная машина: 4 комплекта;

Фрезерный станок: 3 комплекта;

Сверлильный станок: 3 комплекта;

Проволока-электродная резка: 2 комплекта;

Слесари:1 комплект;

Остальное: 5 комплектов



Характеристический параметр сырья BeCu

Химический компонент

Быть-----------1.8%-2.% (серия с высоким содержанием бериллия)

Кобальт+Никель--------- 0.20% (минимум)

Кобальт+Никель+Железо------ 0.60% (максимум)

Медь-------оставшаяся



Физическая собственность

Электропроводность (IACS)---22-25%

Модуль упругости (фунты на квадратный дюйм) --- 18,5*10⁶



Гальваника на поверхности производства бериллиевой меди

Общие изображения внешнего вида гальванических изделий



Доставка, доставка и обслуживание

Быстрая доставка

1. Обычное время выполнения оптовой партии: менее 3 дней;

2.Максимальное время для специальных продуктов: менее 7 дней.

3. Обычное время выполнения бесплатного образца: менее 2 дней.

4. Срок доставки специальной продукции: менее 7 дней.

5. Время завершения изготовления образцов вручную: менее 7 дней.





Часто задаваемые вопросы

В1: Что такое прокладка из вязаной проволочной сетки?

A1: Прокладка из вязаной проволочной сетки представляет собой прокладку, изготовленную из металлической сетки и эластомерного материала. Он сочетает в себе высокую прочность металлической сетки и уплотнение эластомерного материала и выполняет множество функций, таких как электромагнитное экранирование, герметизация, проводимость и ударопрочность. Он широко используется в электронике, автомобилях, аэрокосмической и других областях.



В2: сложен ли процесс производства прокладки из проволочной сетки?

A2 Процесс производства прокладки из вязаной проволочной сетки относительно сложен и должен пройти следующие этапы: выбор и обработка металлической проволоки, вязание и плетение, формование эластомерного материала, сочетание проволочной сетки и эластомера, вулканизация или отверждение, точная резка, проверка качества и тестирование и т. д. Каждое звено требует точного контроля, чтобы обеспечить превосходные характеристики продукта.



В3: В чем разница между прокладками из вязаной проволочной сетки и другими типами прокладок?

A3 По сравнению с традиционными резиновыми и металлическими прокладками прокладки из трикотажной проволочной сетки имеют следующие важные характеристики:

Более сильная функция электромагнитного экранирования: она может эффективно предотвращать электромагнитные помехи и подходит для случаев, когда требуется высокая электромагнитная совместимость.

Улучшенные характеристики герметизации: благодаря соединению эластомера и проволочной сетки обеспечивается более сильный герметизирующий эффект.

Экстремальная устойчивость к окружающей среде: адаптируйтесь к суровым рабочим условиям, таким как высокая температура и высокое давление, и сохраняйте хорошую производительность.

Отличная ударопрочность: сочетание эластомерных материалов придает прокладкам из вязаной проволочной сетки высокую ударопрочность и функции амортизации.



В4: Выберите подходящую прокладку из трикотажной проволочной сетки?

А4 При выборе прокладки из трикотажной сетки необходимо учитывать следующие факторы:

Среда применения: например, температура, давление, коррозионная активность, вибрация и т. д.

Требования к электромагнитному экранированию: если вам необходимо предотвратить электромагнитные помехи, выберите прокладку из проволочной сетки с хорошими характеристиками электромагнитного экранирования.

Требования к уплотнению: выберите правильный материал в соответствии с типом герметизируемой среды (газ, жидкость и т. д.).

Долговечность и срок службы: выберите очень прочный материал, подходящий для длительного использования.



В5: Каковы распространенные материалы для прокладок из проволочной сетки?

A5: материалы включают в себя:

Нержавеющая сталь: она обладает превосходной коррозионной стойкостью и устойчивостью к высоким температурам и часто используется там, где требуется высокая долговечность.

Бериллиевая медь: обладает хорошей электропроводностью и подходит для электромагнитного экранирования.

Никелевый сплав: обладает высокой термостойкостью и коррозионной стойкостью, подходит для экстремальных условий эксплуатации.

Медь: обладает хорошей электропроводностью и подходит для экранирования и защиты электрооборудования.



В6: Могут ли прокладки из тканой проволочной сетки быть изготовлены по индивидуальному заказу в соответствии с потребностями клиента?

A6: Да, прокладки из вязаной проволочной сетки могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями клиентов. Это включает в себя настройку отверстия проволочной сетки, материала проволоки, типа эластомера, размера и формы прокладки и т. д. В соответствии с различными требованиями применения мы можем предоставить клиентам индивидуальные решения.



В7: Как ухаживать за прокладками из вязаной проволочной сетки?

A7: Регулярный осмотр: регулярно проверяйте целостность прокладки, чтобы убедиться в отсутствии повреждений, износа или старения.

Очистка: Избегайте использования слишком сильных химических растворителей при очистке, чтобы не повредить материал. Рекомендуется протирать нейтральным моющим средством и мягкой тканью.

Замена: Если прокладка находится в экстремальных условиях в течение длительного времени, регулярно заменяйте ее, чтобы обеспечить работоспособность оборудования.
