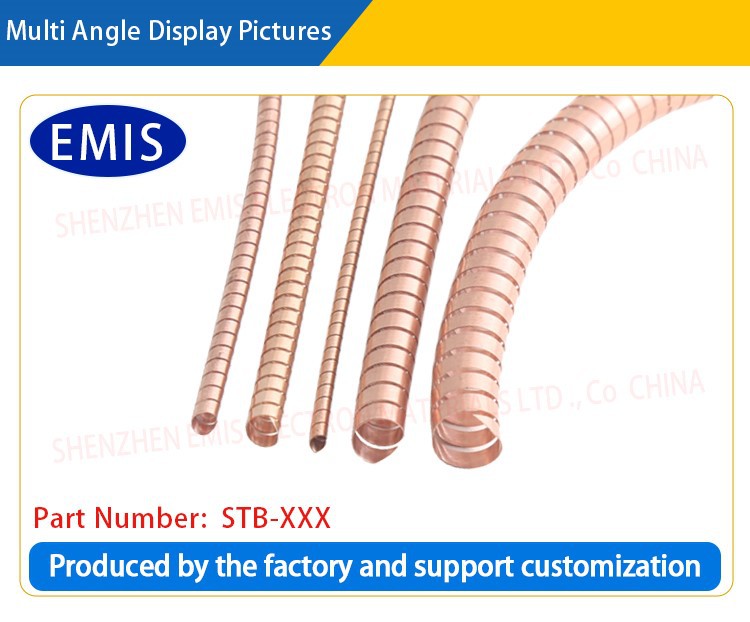

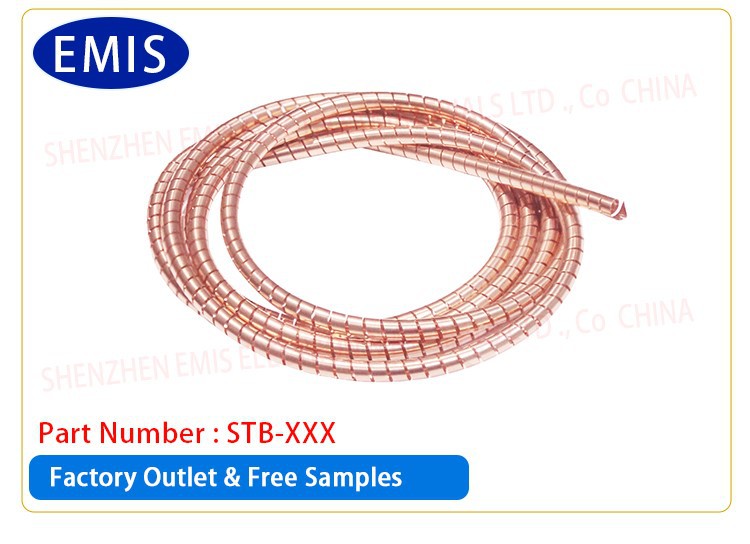

Прокладка для экранированной спиральной трубы

Прокладка защитной спиральной трубки изготовлена ​​из высокоэластичной луженой бериллиевой меди, никелированной бериллиевой меди, нержавеющей стали и других материалов. Эта уникальная структура обеспечивает превосходный эффект экранирования электромагнитных волн. Он способен эффективно блокировать помехи внешних электромагнитных волн и обеспечивать нормальную работу оборудования в сложной электромагнитной среде.

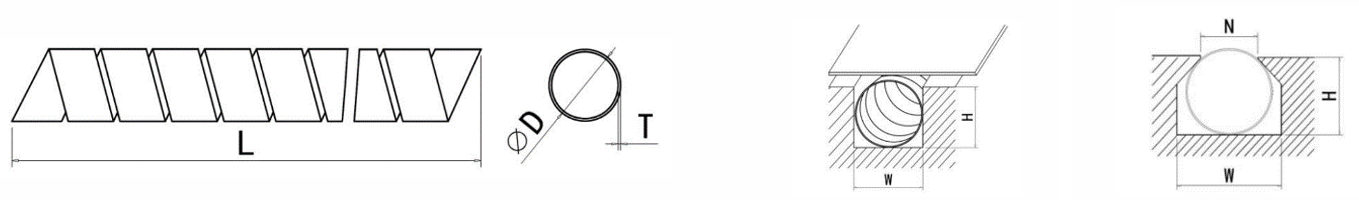

Справочная диаграмма размеров спиральной трубы I. Устанавливается в стандартную канавку для уплотнительного кольца II. Установите в паз типа «ласточкин хвост»

Мы можем настроить ширину, толщину и внешний диаметр сырья из бериллиевой меди/нержавеющей стали в соответствии с вашими потребностями. Эта уплотнительная прокладка устанавливается в паз. Конкретный способ установки показан на рисунке. Технические характеристики стандартной продукции приведены в таблице параметров спиральной трубки из бериллиевой меди:

Мы также можем использовать нержавеющую сталь для изготовления спиральной трубки. Номер детали указан ниже.

1. Классификация продукции

Защитные прокладки спиральных трубок делятся на прокладки спиральных трубок из бериллия и меди и защитные прокладки спиральных трубок из нержавеющей стали в зависимости от различных материалов.

Спиральные трубки из бериллиевой меди представляют собой высокоэффективные электромагнитные экранирующие подушки. Изготовленные из высококачественного медно-бериллиевого материала, они обладают превосходной эластичностью и устойчивостью к остаточной деформации сжатия.

Они могут быстро восстанавливать свою первоначальную форму после сжатия внешней силой и могут адаптироваться к зазорам различной формы и размера, чтобы обеспечить хороший контакт и экранирующий эффект; поверхность спиральной трубки луженая или никелированная для дальнейшего улучшения ее проводимости и экранирующих характеристик, а контактные площадки с покрытием по краям имеют прочную

устойчивость к электрохимической коррозии во влажной среде и соляных туманах.

Защитные прокладки для спиральных трубок из нержавеющей стали представляют собой защитные ленты для спиральных трубок, изготовленные из нержавеющей стали.

Спиральные трубки из нержавеющей стали обладают превосходной эластичностью и сопротивлением сжатию и могут выполнять значительные функции поддержки и втягивания. Их можно устанавливать на плиты любой толщины без дополнительной опоры. Кроме того, спиральные трубки из нержавеющей стали также могут обеспечить превосходные характеристики экранирования для защиты электронного оборудования от электромагнитных помех.

Представлять

Прокладка экранированной спиральной трубки изготовлена ​​из высокоэластичной луженой бериллиевой меди, никелированной бериллиевой меди, нержавеющей стали и других материалов. Эта уникальная структура обеспечивает превосходный эффект экранирования электромагнитных волн. Он способен эффективно блокировать помехи внешних электромагнитных волн и обеспечивать нормальную работу оборудования в сложной электромагнитной среде. Будь то высокочастотные или низкочастотные электромагнитные волны, они могут эффективно экранироваться, обеспечивая надежную защиту оборудования, требующего высоких характеристик экранирования электромагнитных волн.

Основные функции экранированных спиральных трубчатых прокладок

Электромагнитное экранирование. Наиболее важной функцией является электромагнитное экранирование. Благодаря конструкции металлической спиральной трубки он может эффективно изолировать внешние или внутренние электромагнитные помехи, защитить электронное оборудование от помех электромагнитного излучения и обеспечить нормальную работу оборудования.

Уменьшите утечку электромагнитного излучения: при использовании в трубопроводной системе для передачи сигналов или токов прокладка экранированной спиральной трубки может предотвратить утечку электромагнитного излучения сигналов или токов, избегая помех в окружающей среде или оборудованию.

Улучшение электромагнитной совместимости (ЭМС): применяется к промышленному оборудованию, коммуникационному оборудованию, медицинскому оборудованию и другим областям для обеспечения соответствия оборудования стандартам ЭМС (электромагнитной совместимости), а также законодательным нормам и нормам безопасности.

Структурная защита и долговечность. Спиральные прокладки для труб также могут обеспечить физическую защиту, предотвращая повреждение оборудования в результате трения, столкновений или других физических повреждений, а также повышая долговечность труб или оборудования.

Конструкция и материалы прокладок для защитных спиральных труб

Конструкция защитных спиральных трубных прокладок обычно состоит из двух частей:

Слой проволочной сетки: Проволочная сетка соткана из металлов с высокой проводимостью (таких как нержавеющая сталь, медь, алюминий и т. д.) и отвечает за обеспечение электромагнитного экранирования. Плотность и материал проволочной сетки определяют эффективность ее экранирования.

Эластомер или защитный слой: внутренняя и внешняя поверхности спиральной трубы обычно имеют слой эластомера (например, резины, силикона и т. д.) или защитный слой, который в основном играет роль в гидроизоляции, коррозионной стойкости и ударопрочности. Эластомерные материалы также могут обеспечить определенный буферный эффект и повысить долговечность прокладки.

Экранированные спиральные трубчатые прокладки представляют собой высокоэффективные электромагнитные экранирующие прокладки. Этот материал защитных прокладок является идеальным защитным материалом для военных и аэрокосмических проектов, а также для некоторого гражданского электронного оборудования, требующего эффективной защиты и герметизации, и может широко использоваться для решения проблем экранирования, которые не могут решить другие прокладки. Эффективность экранирования этой уплотнительной прокладки составляет от 86 дБ до 165 дБ.

Спиральные трубки из нержавеющей стали также являются высокоэффективными прокладками для электромагнитного экранирования. Этот продукт очень подходит для гражданского применения и соответствует Европейской директиве 83528. Эти прокладки могут обеспечить качество экранирования более 95 дБ на частоте 1 ГГц.

Наша компания предоставляет профессиональные услуги по индивидуальному заказу прокладок из защитных спиральных трубок, стремясь предоставить клиентам в различных отраслях эффективные решения по электромагнитному экранированию и защите. Благодаря услугам по индивидуальному заказу мы можем проектировать и производить прокладки из защитных спиральных трубок, которые соответствуют особым условиям применения в соответствии с конкретными потребностями клиентов, гарантируя, что характеристики, размер и применимость продукции идеально соответствуют друг другу, чтобы помочь клиентам справиться со сложными электромагнитными помехами ( ЭМИ) проблемы.

Области применения

Электронное оборудование. В средствах связи, медицине, бытовой электронике и другом оборудовании широко используются экранированные спиральные трубчатые прокладки для защиты чувствительных компонентов от электромагнитных помех.

Автомобильная промышленность: в электронных системах, установленных на транспортных средствах, экранированные спиральные трубчатые прокладки часто используются для защиты датчиков, кабелей и разъемов, чтобы предотвратить влияние электромагнитных помех на электронную систему управления автомобилем, особенно на нормальную работу систем автономного вождения и интеллектуальных систем.

Аэрокосмическая отрасль: в средах с высокими требованиями, таких как космические корабли и спутниковая связь, экранированные спиральные трубчатые прокладки могут использоваться для электромагнитного экранирования кабелей, трубопроводов, инструментов и оборудования, чтобы обеспечить надежность оборудования и стабильность связи.

Промышленное применение: в промышленном управлении, энергетическом оборудовании, трансформаторах и другом оборудовании прокладки из экранированных спиральных трубок могут использоваться для уменьшения электромагнитных помех между оборудованием и повышения стабильности электрических систем.

Военное оборудование и оборудование для обеспечения безопасности. В военном коммуникационном оборудовании, радиолокационных системах, спутниковой связи и других областях прокладки из экранированных спиральных трубок используются для улучшения помехозащищенности оборудования и обеспечения безопасной передачи важных сигналов.

Преимущества производительности

Экранированные спиральные трубчатые прокладки обладают превосходной проводимостью и защитными свойствами;

Прокладки из экранированных спиральных трубок обладают превосходной коррозионной стойкостью после гальваники; Свойства материала спиральных трубок из бериллиевой меди позволяют обеспечить лучшую теплопередачу и охлаждение;

Экранированные спиральные трубчатые прокладки могут обеспечить высокую эластичность и низкую релаксацию в зависимости от характеристик пружины; Спиральные трубы из нержавеющей стали обладают превосходной коррозионной стойкостью и износостойкостью, а также имеют длительный срок службы, что снижает затраты на техническое обслуживание и замену;

Спиральные трубы из нержавеющей стали по-прежнему могут сохранять хорошие механические свойства в условиях высоких температур и подходят для теплообмена и других областей;

Спиральные трубы из нержавеющей стали легко чистятся и подходят для использования в пищевой и медицинской промышленности;

Добавление ПВХ и других внутренних сердечников в спиральную трубку может изменить различные силы сжатия;

Вся продукция (включая гальванические покрытия) соответствует стандартам SGS, ROHS, REACH, экологическим и другим стандартам.

Процесс изготовления прокладки для экранированной спиральной трубы

Технические параметры продукта

Сырье:

Спиральная трубка: луженая бериллиевая медь (без свинца) или спиральная трубка

Сердечник трубки: ПВХ, твердость 80.

Эффективность экранирования:

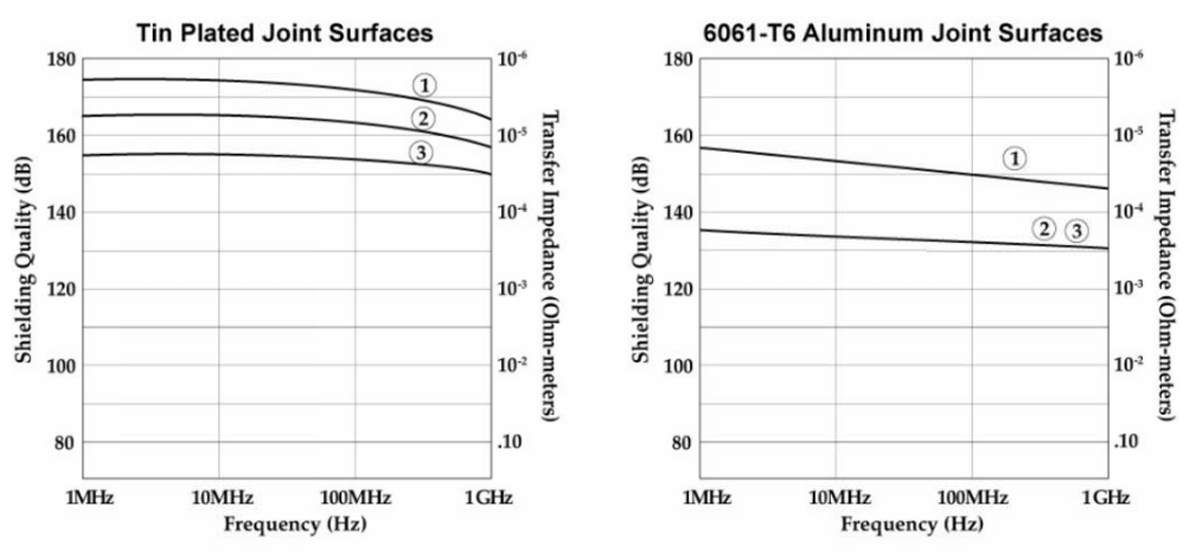

Качество экранирования: в диапазоне частот 1 МГц-1ГГц эффективность экранирования превышает 80 дБ (80 дБ-160 дБ). (Как показано на рисунке ниже)

Примечание:

1. Стандартная упругая прокладка спиральной трубки из луженой бериллиевой меди;

2. Прокладка спиральной трубки из луженой бериллиевой меди средней упругости;

3. Прокладка спиральной трубки из луженой бериллиевой меди с низкой упругой силой.

Упругая сила сжатия

Защитные прокладки из спиральной трубки из бериллиевой меди подразделяются на следующие две различные упругие силы сжатия. Идеальное сжатие составляет 25% от диаметра спиральной трубки. Поскольку давление связано с толщиной медно-бериллиевого сырья, приблизительное значение силы упругости указано в таблице ниже:

Доставка, доставка и обслуживание

Быстрая доставка

1. Обычное время выполнения оптовой партии: менее 3 дней;

2.Максимальное время для специальных продуктов: менее 7 дней.

3. Обычное время выполнения бесплатного образца: менее 2 дней.

4. Срок доставки специальной продукции: менее 7 дней.

5. Время завершения изготовления образцов вручную: менее 7 дней.

Надежная гарантия качества

Время рассмотрения жалоб клиентов на качество: менее 1 часа.

Срок обмена товара: менее 1 дня.

предоставление полного спектра отчетов о проверке качества для обеспечения качества и надежности нашей продукции.

В1: Что такое прокладка из защитной спиральной трубки?

A1: Прокладка из защитной спиральной трубки представляет собой защитный компонент, используемый для электромагнитного экранирования, обычно изготовленный из металлического материала и имеющий спиральную структуру. Его основная функция — предотвращать электромагнитные помехи (EMI) и обеспечивать токопроводящий путь. Он часто используется в различных электронных устройствах и системах для уменьшения электромагнитных помех и повышения стабильности электрической системы.

В2: Какова основная функция прокладки защитной спиральной трубки?

A2: Основная функция прокладки защитной спиральной трубки заключается в обеспечении защиты от электромагнитного экранирования, уменьшении помех внешних электромагнитных волн на оборудовании и предотвращении воздействия электромагнитных волн, излучаемых оборудованием, на внешнюю среду. Кроме того, он также может в определенной степени обеспечивать электрические соединения и проводящие пути, чтобы гарантировать стабильную работу оборудования в сложной электромагнитной среде.

.

В3: Зачем выбирать индивидуальную прокладку из защитной спиральной трубки?

A3: Защитные спиральные трубчатые прокладки по индивидуальному заказу могут точно удовлетворить потребности конкретных применений. Каждое устройство имеет разные размеры, формы и условия использования. Индивидуальная настройка может обеспечить наилучший эффект экранирования, обеспечивая при этом его адаптируемость, долговечность и удобство установки. Благодаря индивидуальному обслуживанию клиенты могут выбрать правильные материалы, размеры, обработку поверхности и конструкции, чтобы гарантировать стабильную работу прокладок в конкретной среде в течение длительного времени.

Вопрос 4: Какие характеристики можно настроить для экранированных спиральных трубчатых прокладок?

A4: При настройке экранированных спиральных трубчатых прокладок можно настроить следующие характеристики:

Размер и форма: настройте длину, диаметр, шаг и т. д. в соответствии с требованиями к размеру оборудования клиента.

Выбор материала: выберите различные металлические материалы в соответствии с рабочей средой, например, бериллиевую медь, нержавеющую сталь, сплав с медным покрытием и т. д., чтобы обеспечить экранирующий эффект и устойчивость к коррозии.

Обработка поверхности: например, никелирование, посеребрение, позолота и т. д. для повышения коррозионной стойкости, проводимости и механических свойств.

Структурная конструкция: отрегулируйте спиральную структуру и количество слоев прокладки для оптимизации защитного эффекта.

Экологическая адаптируемость: настройте устойчивость к высоким температурам, коррозионную стойкость, водонепроницаемость и пыленепроницаемость, чтобы обеспечить долгосрочное стабильное использование в экстремальных условиях.

В5: Как обеспечить качество индивидуальных экранированных спиральных трубчатых прокладок?

A5: Мы применяем строгий процесс контроля качества: от проектирования, выбора материалов, производства до окончательного тестирования, каждая ссылка строго проверяется. Перед настройкой мы подробно свяжемся с клиентами, чтобы убедиться, что план проектирования соответствует требованиям приложения; после изготовления образцов проводятся многочисленные испытания (такие как электромагнитное экранирование, устойчивость к высоким температурам, коррозионная стойкость и т. д.) для обеспечения качества продукции. В ходе массового производства также проводится полный контроль и тестирование, чтобы гарантировать соответствие каждого продукта стандартам.

Вопрос 6: Можно ли повторно использовать экранированные спиральные трубчатые прокладки?

A6: Прокладки из экранированных спиральных трубок обычно разрабатываются как компоненты многоразового использования, особенно из высококачественных металлических материалов и поверхностной обработки, обеспечивающей их долговечность и долговечность. Однако длительное использование может привести к определенному износу или повреждению, поэтому необходимы регулярные проверки и техническое обслуживание. Если прокладка повреждена или ее характеристики ухудшаются, своевременная замена может гарантировать, что оборудование продолжит работать нормально.

В7: Как выбрать подходящую прокладку для экранированной спиральной трубки?

A7: При выборе подходящей прокладки из экранированной спиральной трубки следует учитывать следующие факторы:

Требования к электромагнитной совместимости оборудования: Выбирайте прокладку с достаточным экранирующим эффектом.

Рабочая среда: учитывайте такие факторы, как температура, влажность и коррозионная активность, и выбирайте материалы, которые адаптируются к окружающей среде.

Размер и форма: Убедитесь, что прокладка соответствует месту соединения оборудования и месту установки.

Требования к долговечности: выбирайте материалы с высокой прочностью в зависимости от срока службы и цикла технического обслуживания.

В8: Каков срок поставки индивидуальных экранированных спиральных трубчатых прокладок?

A8: Срок поставки обычно зависит от сложности и объема производства прокладки. Вообще говоря, цикл производства и проверки образцов составляет около 2-3 дней, а новый образец пресс-формы — 15 дней. Если у клиента есть срочные потребности, мы можем предоставить ускоренное обслуживание в соответствии с конкретной ситуацией и попытаться сократить цикл доставки.
